1、電      源：AC220V±10%，50Hz，15KW
2、工作氣壓：0.5~0.7Mpa（干燥氣源）
3、用  氣  量：300L/Min
4、設備尺寸：3200（L）×1165（W）×1800（H）mm
5、設備重量：3500KG

6、程序控制：PLC控制器+觸摸屏
7、工作方式：1ACF+1預壓+3本壓
     恒溫加熱方式
8、對應尺寸：7寸-15.6寸
9、設備精度： X：±10um  Y：±12um
10、設備 T/T  ： 8 S

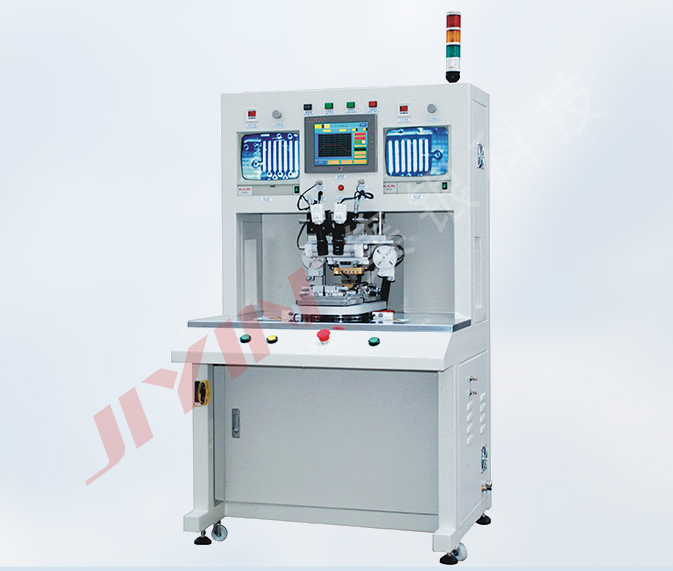

本設備是TAB、FPC TO PCB/FPC和FFC TO PCB的回流焊接熱壓機，同時滿足ACF和ACA以及其它工藝的產品熱壓。產品的取放、對位由人工完成，壓接為設備自動完成。

1、引用特有的Multi-pulse脈沖加熱技術,具備溫度校正/溫度及時補償功能,有效的確保溫度的精確性。
2、配備PLC控制器和彩色觸摸屏系統，實現即時溫度曲線顯示,具備溫度曲線打印功能。
3、操作界面全中文,帶用戶密碼保護功能。
4、主要配件都采用日本進口配件，有效保證設備的穩定性。
5、參數由觸摸屏輸入、保存，方便調試。設備具有聲光報警功能。
6、熱壓頭水平度調節采用千分尺調節，方便人員調試。
7、FPC平臺X、Y、角度方向可通過千分尺調節，方便人員調試。
8、自帶真空發生器、本壓緩沖材自動左右卷帶裝置。
9、熱壓壓力大小通過精密調壓閥來調節，有效保證壓力的穩定性。
10、熱壓頭采用鈦合金制作，保證耐用性和壓接精度。
11、設備整體采用高剛性結構，提高設備整體穩定性。
12、設備采用高分辨率2個CCD上對位系統，保證產品對位精度。
13、設備工作臺為旋轉式，雙工位提高生產效率
