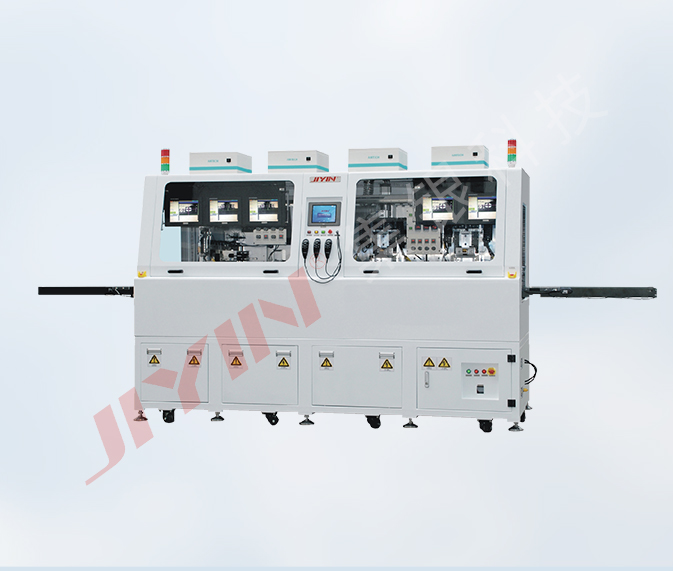

JM-6300CII FOG中尺寸全自動綁定機
產品規格
功能描述
功能特點
打 印
1、電 源：AC220V±10%，50Hz，15KW
2、工作氣壓：0.5~0.7Mpa（干燥氣源）
3、用 氣 量：300L/Min
4、設備尺寸：3200（L）×1165（W）×1800（H）mm
5、設備重量：3500KG
6、程序控制：PLC控制器+觸摸屏
7、工作方式：1ACF+1預壓+3本壓
恒溫加熱方式
8、對應尺寸：7寸-15.6寸
9、設備精度： X：±10um Y：±12um
10、設備 T/T ： 8 S
1、 JM-6300CII FOG中尺寸全自動綁定機主要應用于多顆FPC TO LCD的ACF多段貼附、FPC自動吸取拍照和自動對位多段預壓及自動本壓為一體的全自動綁定設備。
2、 機器具備高精度影像和光學系統以及精密自動對位工作臺；FPC料盤自動上料機構、LCD上料定位裝置和ACF自動檢測系統及本壓平臺影像定位裝置，確保產品生產精度和提高生產效率。
1、ACF自動多段定位貼附和自動檢測系統
2、FPC與LCD自動多段對位預壓系統
3、FPC預壓貼附狀態自動檢測功能
4、FPC自動本壓和本壓平臺影像自動定位系統
5、機器高剛性結構
